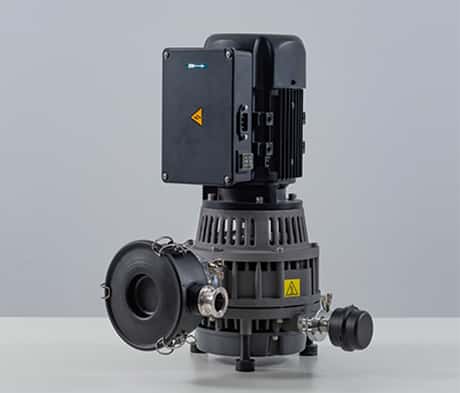

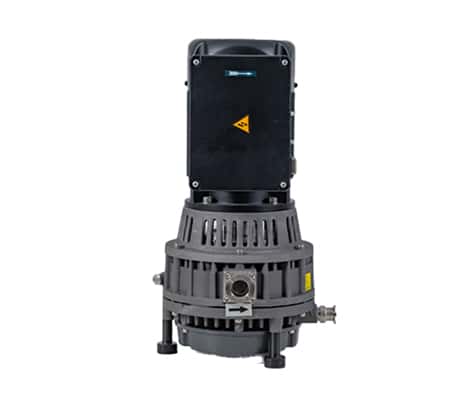

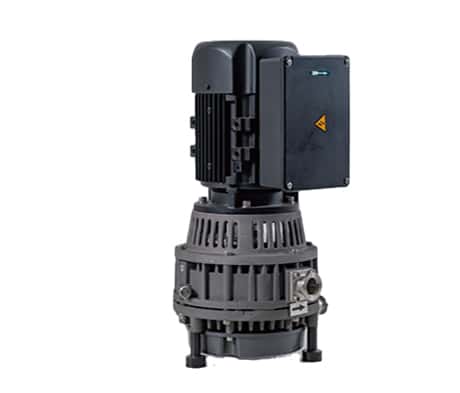

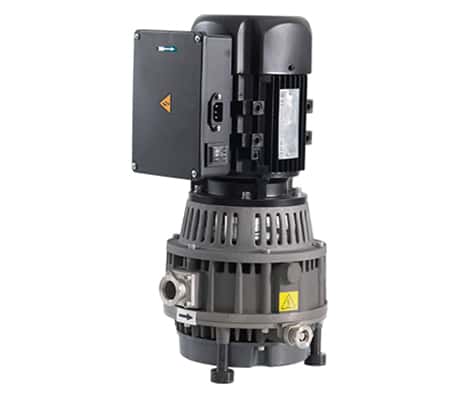

GWSPL系列无油涡旋真空泵

GWSPL系列立式无油涡旋真空泵,又称涡旋泵、涡旋真空泵、干式涡旋泵、无油涡旋泵、无油涡旋真空泵、干式涡旋真空泵等。作为无油真空泵产品的重要一种,应用于冷冻干燥、浓缩萃取、液相分析仪器、科学研究、无油真空系统等行业。以可靠耐用、振动小、噪音低、能耗低、体积小、重量轻、适合全球供电、一键启动、可在大气压和真空之间频繁启停等优点受到各行业用户的信赖。
GWSPL系列无油涡旋真空泵为立式结构,由泵头、电机、机座等构成。泵头含有动、定涡旋盘、曲轴、密封件、风扇和泵壳等。涡旋盘为圆形平面和其上伸出的一条或几条渐开线螺旋形盘壁组成,定涡旋盘与动涡旋盘组成涡旋盘副构成无油涡旋压缩机的基本压缩机构。工作过程中动、定涡旋盘互不接触,依靠相对运动形成容积不断缩小的新月形封闭压缩腔,通过吸气、压缩、排气循环,使工作气体从抽气口吸入、压缩后气体从排气口被收集,实现对工作气体的连续抽气与压缩。
我们纪维公司是一家专业的涡旋真空泵制造商,拥有超过20年的制造经验、最长的产品工作时间、在中国最大的销售额、经过世界几千家用户的验证,GWSPS系列无油涡旋真空泵成为清洁无油真空泵的最佳选择之一。
技术指标 工作原理 主要用途 性能曲线 外形尺寸

型号

GWSPL75

GWSPL150

抽速

50Hz

l/s

1.0

2.0

l/min

60.0

120.0

m3/h

3.6

7.2

cfm

2.2

4.3

极限真空度

Pa

≤8

≤6

mbar

≤8.0*10-2

≤6.0*10-2

Torr

≤6.0*10-2

≤4.5*10-2

psi

≤1.2*10-3

≤9.0*10-4

噪音

dB(A)

≤57

漏率

Pa·m3/s

1*10-7

最大进/排气压力

MPa

0.1 / 0.13

工作环境温度

5~40

冷却形式



风冷

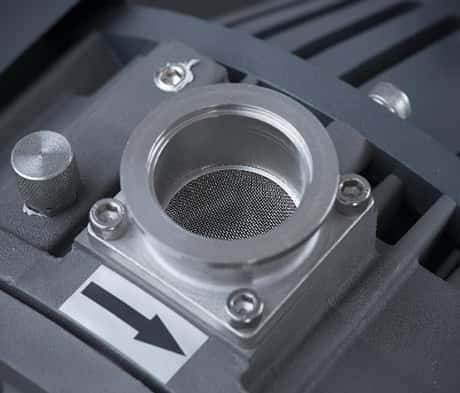

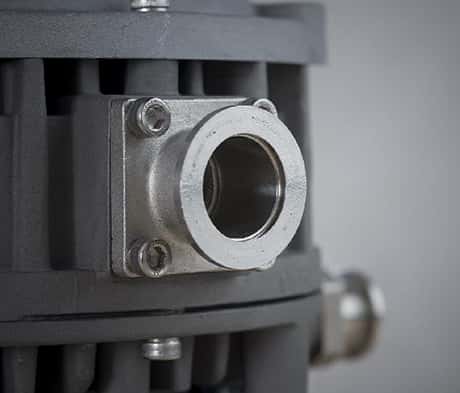

进/排气口法兰



KF25/16

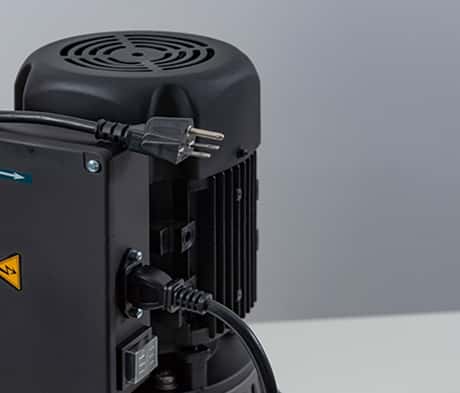

单相电机

功率

kW

0.55

电压

V

200~230 (50Hz), 110~115 (60Hz)

转速

rpm

1425 (50Hz), 1725 (60Hz)

接头形式



国标、北美、欧洲、英国、爱尔兰、印度等

三相电机

功率

kW

0.55

电压

V

200~230 和 380~415 (50Hz), 200~230 和 460 (60Hz)

转速

rpm

1425 (50Hz), 1725 (60Hz)

外形尺寸

单相

mm

470*265*250

475*265*250

三相

mm

470*265*250

475*265*250

净重

单相

kg

21

22

三相

kg

20

21

其它



带气镇



使用注意事项

      GWSPL系列无油涡旋真空泵用于抽干燥 、洁净的气体,不能用于抽对人体有害 、易爆 、易燃或腐蚀性气体,  也不能用于抽含有化学品 、溶剂以及能生成粉末的物质,以免由于毒气 、爆炸 、燃烧引起人身伤害以及设备损毁。

      进气温度不能高于50℃,如果超过该温度,必须在进气管路上安装冷却装置,使进气温度低于50℃。

      GWSPL系列无油涡旋真空泵由泵头、电机、曲轴、风扇和支架等构成,泵头包括一个带有双面盘壁的动涡旋盘、两个定涡旋盘、密封条组件和轴承等。由动涡旋盘与定涡旋盘组成的双侧涡旋盘副是泵的基本抽气机构。工作时电机带动曲轴旋转,使动涡旋盘在由两个定涡旋盘组成的密封泵腔内做偏心摆动,与定涡旋盘围成几个由间隙密封且容积不断缩小的新月形封闭压缩腔,电机每转动一圈,就完成两个吸气、压缩、排气循环,实现无油真空。立式结构有利于水汽排除。


特点

超强抽水蒸汽能力

适用于食品药品的冷冻干燥

全无油

不返油,不喷油,洁净真空环境,消除污染风险

连续工作

7*24小时连续运行,稳定可靠

低噪音,低振动

52~61分贝,工作环境舒适安全

适合全球电源

110/220/380/460V,50/60Hz任选

高效益,低运行成本

无需日常维护,不需要水冷却,也不需要油润滑

操作简单

一键启动,能在大气压和真空之间频繁启动与关闭

体积小、重量轻

方便移动、适合小型农场食品果蔬冷冻干燥



用途

食品药品

真空蒸馏、真空浓缩、真空脱气、真空包装、真空存储

食品药品冷冻干燥、真空烘干

能源工业

锂电池除气与封装、氢燃料电池除气与封装、电容除气与封装

真空设备

真空机组--分子泵机组、罗茨泵机组

腔体真空--手套箱、排气台、样品传输、预处理室抽真空

真空检漏--He质谱检漏

冷凝泵再生等等





A

B

C

D

E

F

d1

d2

    GWSPL75

470

265

250

220

115

64

KF25

KF16

    GWSPL150

475

265

250

220

120

64

KF25

KF16
