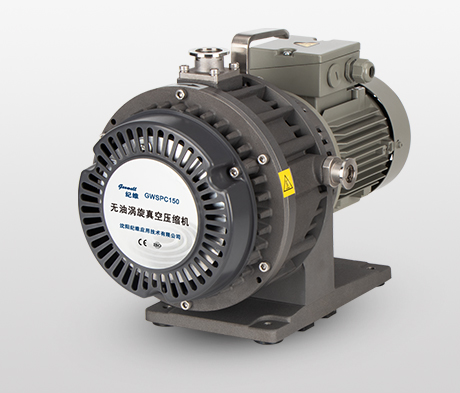

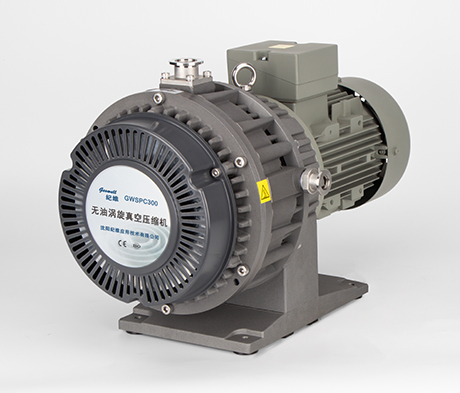

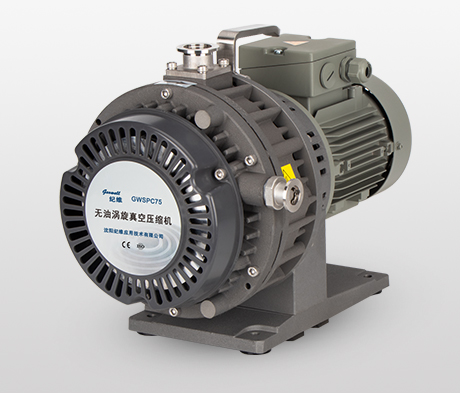

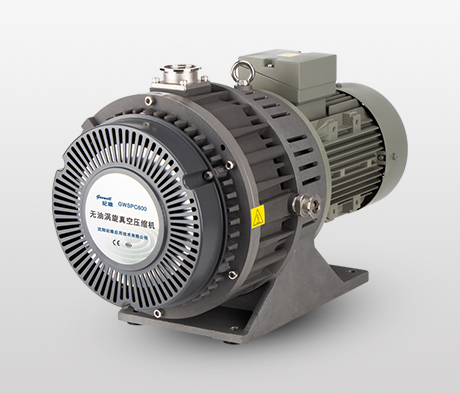

 GWSPC系列无油涡旋真空压缩机
 GWSPC系列无油涡旋真空压缩机
 GWSPC系列无油涡旋真空压缩机
 GWSPC系列无油涡旋真空压缩机
 GWSPC系列无油涡旋真空压缩机
 GWSPC系列无油涡旋真空压缩机
 GWSPC系列无油涡旋真空压缩机
 GWSPC系列无油涡旋真空压缩机

GWSPC系列无油涡旋真空压缩机

GWSPC系列无油涡旋真空压缩机,特别为SF6等特殊气体回收循环再利用设计制造,作为前级压缩机,成功应用于能源、电力行业,以全无油、振动小、噪音低、能耗低、可靠耐用、体积小、重量轻等优点受到行业用户的信赖。
我们纪维公司是一家专业的涡旋真空泵与压缩机制造商,拥有超过20年的制造经验、最长的产品应用时间、在中国最大的销售额、经过世界几千家用户的验证,GWSPC系列无油涡旋真空压缩机作为纪维公司的独有产品,成为清洁无油真空压缩机的最佳选择之一。
技术指标 工作原理 主要用途 外形尺寸

型号

GWSPC150

GWSPC300

GWSPC600

GWSPC1000

抽速

50Hz

m3/h

7.2

15.5

31.3

59.8

cfm

4.3

9.3

18.7

35.8

60Hz

m3/h

8.6

18.3

37.4

71.6

cfm

5.1

10.9

22.3

42.8

极限真空度

Pa

≤30

≤20

≤10

≤10

mbar

≤3.0*10-1

≤2.0*10-1

≤1.0*10-1

≤1.0*10-1

Torr

≤2.2*10-1

≤1.5*10-1

≤7.5*10-1

≤7.5*10-1

最大进/排气压力

MPa

0.1/0.3

噪音

dB(A)

≤57

≤61

≤63

≤63

工作环境温度

5~40

冷却方式



风冷

进/排气口法兰



KF25/KF16

KF40/KF16

KF40/KF16*2

电机

功率

kW

0.55

1.5

2.2

3.0

电压

V

200~230 和 380~415 (50Hz),200~230 和 460 (60Hz)

转速

rpm

1425 (50Hz),1725 (60Hz)

外形尺寸

mm

460*260*270

545*310*320

605*340*350

655*400*415

净重

kg

21

39

53

64



注意使用事项

      GWSPC系列无油涡旋真空压缩机用于为干燥、洁净的气体抽真空与压缩,不能用于对人体有害、易爆、易燃或腐蚀性气体,也不能用于含有 化学品、溶剂以及能生成粉末的物质,以免由于毒气、爆炸、燃烧引起人身伤害以及设备损毁。

      进气温度不能高于50℃,  如果超过该温度,必须在进气管路上安装冷却装置,使进气温度低于50℃。



      GWSPC系列无油涡旋真空压缩机由机头、电机、曲轴、风扇和支架等构成,机头包括一个带有双面盘壁的动涡旋盘、两个定涡旋盘、密封条组件和轴承等。由动涡旋盘与定涡旋盘组成的双侧涡旋盘副是压缩机的基本抽气压缩机构。工作时电机带动曲轴旋转,使动涡旋盘在由两个定涡旋盘组成的密封泵腔内做偏心摆动,与定涡旋盘围成几个由间隙密封且容积不断缩小的新月形封闭压缩腔,电机每转动一圈,就完成两个吸气、压缩、排气循环,实现无油真空与压缩。





特点


实现无油真空与压缩,极限真空度高,达到10Pa,极限压力达到0.3MPa。



用途

适用于SF6、氦、氩等稀有专用气体的回收再循环。

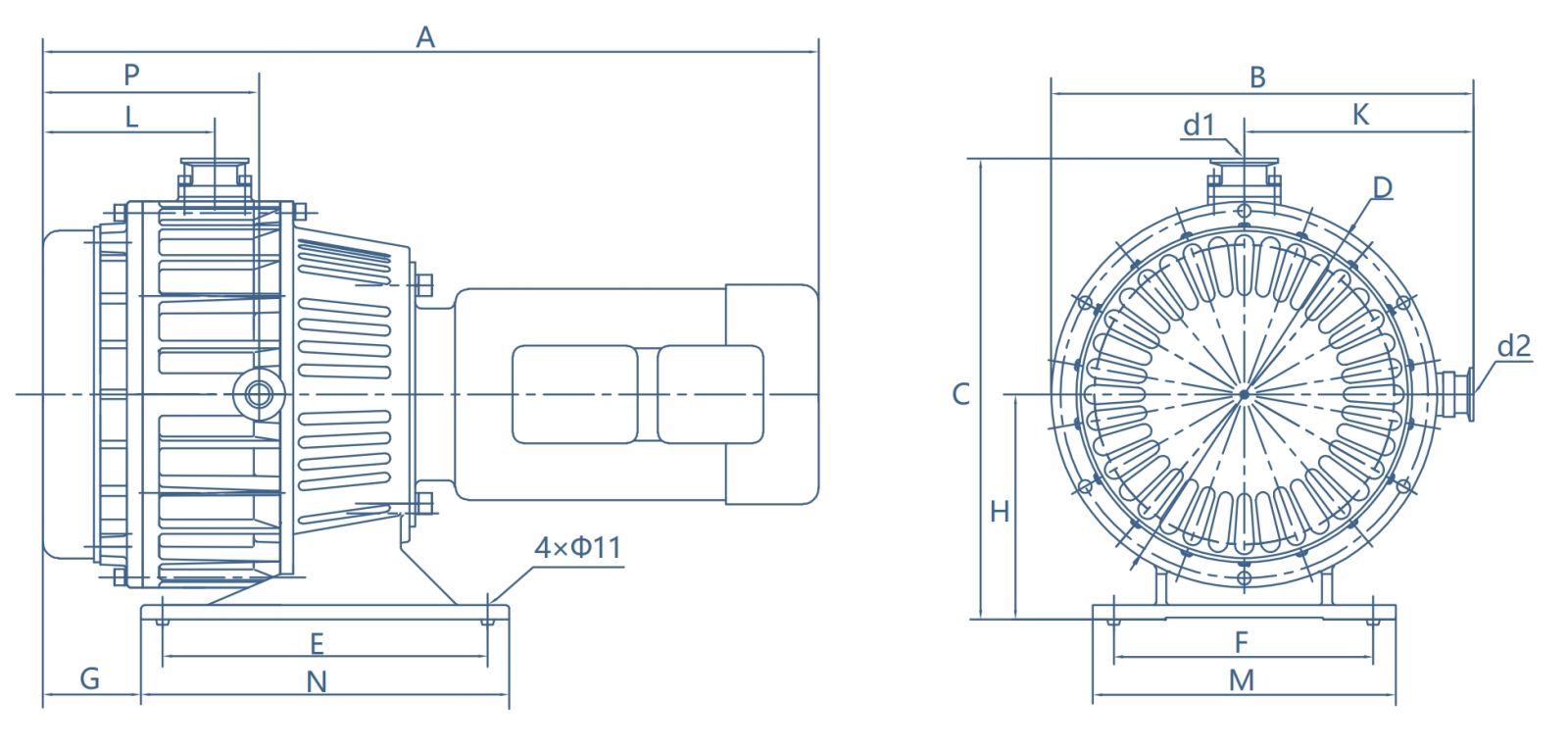

A

B

C

D

E

F

G

H

K

     L

M

N

P

d1

d2

GWSPC150

460

260

270

220

210

120

90

135

140

       110

155

250

135

KF25

KF16

GWSPC300

545

310

320

262

250

155

90

165

165

       120

190

290

155

KF25

KF16

GWSPC600

605

340

350

295

300

160

105

175

175

       140

210

340

165

KF40

KF16

GWSPC1000

655

400

415

355

300

160

115

195

200

       135

210

340

120/65

KF40

KF16*2
