扫描电镜是材料分析领域公认的高精度工具，能把样品表面放大到纳米级别来观察。但很多实验室的使用经验表明，仪器本身再精密，数据也会出问题——EDS谱峰跑偏、EBSD标定率下降、腔体频繁需要清洁。

    排查下来，问题往往不出在电镜本身，而是出在一个容易被忽视的零件：前级泵。

    这篇文章就从前级泵这个起点讲起，说清楚为什么扫描电镜需要无油涡旋真空泵，以及怎么根据不同机型做选型。

一、扫描电镜为什么必须在真空里工作

  1. 电子束的"致命弱点"

    扫描电镜用高速电子束代替光源来"看"样品。电子束的波长比可见光短得多，这让SEM的分辨率可以达到1到20纳米，比普通光学显微镜高出数百倍。

    但电子束有一个绕不过去的物理特性：遇到气体分子就会散射。空气里的分子密度在常压下非常高，电子束一旦穿过大气，方向就会被打乱，根本无法在样品表面形成清晰的扫描轨迹，图像就失真了。

    所以SEM必须工作在真空环境下。不是说"尽量抽一下"，而是必须达到具体的真空度指标，不同部位还有不同的要求。

  2. SEM各区域的真空要求

    从电子枪到样品室，SEM内部分成三个区域，真空度要求从高到低依次是：

    电子枪室要求最严，需要达到10⁻⁴到10⁻⁶ Pa——这个数值接近于太空环境，里面几乎没有任何气体分子残留。场发射型电子枪对这个要求更苛刻，稍有偏差就会影响电子束的发射稳定性。

    镜筒和物镜室的要求居中，维持在10⁻³到10⁻⁴ Pa就能正常工作，但必须稳定，不能有波动。

    样品室相对宽松，10⁻²到10⁻³ Pa即可。不过"宽松"是相对而言，样品室的洁净程度直接决定分析数据的可靠性。

3. 三级抽气：前级泵是整条链的起点

    把腔体从大气压（约10⁵ Pa）一路抽到10⁻⁶ Pa，不可能靠一台泵完成，需要三级接力。

    第一级：前级泵（粗抽），负责把腔体从大气压抽到1到10 Pa。这是整个真空链的起点，也是今天要重点讨论的环节。

    第二级：分子泵（精抽），在前级泵打好底的基础上，把真空度提升到10⁻⁴ Pa以上的高真空状态。分子泵靠高速旋转叶片"踢走"气体分子，转速通常在每分钟数万转，只有在低压环境下才能安全启动，所以必须等前级泵先工作。

    第三级：离子泵（维持），高端机型专配，把残余气体通过离子化的方式去除，帮助维持电子枪室的超高真空。

 前级泵看起来只是负责"粗活"，但它是整条链里最先接触气流的环节。如果前级泵本身会产生污染物，这些污染物就会随气流方向往里走，一级一级地进入镜筒和样品室。

二、传统旋片泵带来的问题

  1. 油污染的传播路径

    传统旋片泵靠润滑油来密封和润滑，在运行过程中，油会挥发成油蒸气。这些油蒸气不会乖乖待在泵体里，而是随着气体流动往回走，进入分子泵、镜筒、样品室，最终沉积在样品表面。

    在电子束的持续轰击下，这层油膜会碳化，形成一层难以去除的碳污染膜。这就是"返油"现象，也是SEM数据出问题的常见根源之一。

 返油路径：旋片泵油蒸气 → 污染分子泵 → 进入镜筒/样品室 → 形成碳污染膜 → 干扰EDS/WDS/EBSD分析数据

  2. 碳污染膜对分析数据的具体影响

    碳污染膜看起来只是薄薄一层，但它对三类常用分析手段的干扰是实质性的。

    EDS（能量色散X射线谱仪）用于分析样品中含有哪些元素，碳污染会让轻元素——尤其是碳、氮、氧的谱峰出现异常，直接影响定量分析结果的准确性。这类问题在做薄膜材料或生物样品分析时尤为明显。

    WDS（波长色散X射线谱仪）的精度比EDS更高，对污染的敏感程度也更高。一旦样品表面有碳膜，WDS的谱线强度和位置都会受到影响，数据的可信度大打折扣。

    EBSD（电子背散射衍射）用来分析材料的晶体结构和微观织构，需要从样品表面采集背散射电子信号。碳污染层会吸收和散射部分信号，导致EBSD的标定成功率下降，采集到的菊池花样质量变差。

  3. 旋片泵的维护负担

    除了数据质量的问题，旋片泵的维护成本也是实验室头疼的地方。每隔三到六个月就需要换一次油，换油过程要停机，放旧油、加新油、再等预热，少则半天，多则一整天的机时就没了。

    换下来的废油是危险废物，需要通过专业渠道处置，这是一笔额外的合规成本。对于使用频率高的实验室来说，旋片泵的噪音问题同样不可忽视——运行噪音在60到70分贝之间，在需要安静环境的实验室里会持续干扰工作。

三、无油涡旋真空泵：从原理上解决污染问题

  1. 涡旋泵的工作原理

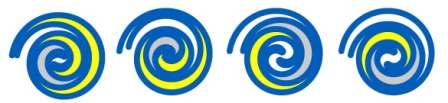

    无油涡旋真空泵的核心结构是两个涡旋盘，一个静止（定涡旋盘），一个绕轨道做偏心运动（动涡旋盘）。动涡旋盘运动时，两盘之间的封闭腔室体积持续缩小，气体被从外圈压向内圈，最终从排气口排出，完成抽气。

    这个过程中，两个涡旋盘之间不需要任何润滑油。密封依靠特殊复合材料制成的端面密封条，实现真正的无油运行。

没有油，就没有油蒸气，就没有返油污染——问题从原理层面被切断了。

  2. 关键参数：覆盖全系列SEM需求

    纪维无油涡旋真空泵的极限真空可达0.7到10 Pa，完整覆盖了SEM对前级泵的所有要求。无论是要求极限真空≤10 Pa的普通钨灯丝SEM，还是要求≤1 Pa的高端场发射FE-SEM，都在这个范围之内。

    抽速范围为每小时15到30立方米，能够匹配市面上绝大多数主流SEM机型。具体抽速的选择需要结合设备腔体体积来判断，腔体越大、对抽气速度要求越高的机型，选更大抽速的型号更合适。

    运行噪音约50分贝，大概相当于图书馆翻书的声音，比旋片泵安静了整整15到20分贝。对于实验室环境来说，这个差别在体感上是非常明显的。

  3. 三个核心优势

    零油污染：完全无油的工作原理，从源头消除了油蒸气返流的可能。样品室和腔体的洁净程度得到根本保障，EDS、WDS、EBSD的数据可靠性随之提升，腔体清洁的频率也会明显下降。

    免维护：不需要换油，没有废油处置的问题。一台旋片泵每年的换油费、废油处置费、停机损失机时加在一起，往往超过很多人的预想。用无油涡旋真空泵替换之后，这些成本基本归零。

    绿色合规：无危废产生，符合越来越严格的绿色实验室建设要求。即开即用，不需要预热等待，整体使用体验更友好。

四、两种典型的应用场景

  场景一：新购扫描电镜配套前级泵

    新设备选型时，如果直接为SEM配套无油涡旋真空泵，设备从第一天运行起就不存在油污染风险。腔体能保持更长时间的洁净状态，后期维护成本显著低于配套旋片泵的方案。

    适配主流SEM品牌的接口规格时，通常需要确认接口尺寸、抽速和极限真空三个参数。在此基础上加装减振垫和软连接管，可以进一步降低震动传递，保护电镜精密光学系统。

  场景二：旧SEM的旋片泵替换升级

    这是更常见的应用场景。不需要换整台电镜，只要新泵的极限真空和抽速与原机要求匹配，就可以更换为涡旋泵，改动极小。

    换泵之后最直观的变化通常有三点：腔体清洁频率从每月一两次下降到每季度甚至更少；EDS/EBSD的数据质量有可见提升，尤其是轻元素的谱峰表现；每年的维护费用大幅降低。

    从全生命周期成本（TCO）来看，无油涡旋真空泵的购置价格虽然高于旋片泵，但换油费、废油处置费、腔体清洗服务费、停机损失机时这几项加在一起，通常在两年内就能覆盖价差。两年之后，差价就变成了实实在在的节省。

五、SEM前级泵选型建议

    不同类型的扫描电镜，对前级泵的要求有明显差异，选型时主要看两个参数：极限真空和抽速。

  钨灯丝SEM（普通型）

    应用最广泛的机型，前级泵极限真空满足≤10 Pa即可，抽速在每小时15到20立方米的标准型无油涡旋真空泵就能满足需求，性价比最高。

  场发射FE-SEM（高端型）

    对真空洁净度要求严格，前级泵极限真空必须达到≤1 Pa，需要选择高端型无油涡旋泵。这类机型对返油最为敏感，一旦油污进入系统，清洗成本极高，选型时需格外谨慎。

  环境ESEM（特殊样品型）

    工作模式较为特殊，样品室可以维持在低真空状态，前级泵的配置需要根据具体工作模式来确认。建议联系纪维技术团队，提供针对性的选型建议。

六、关于沈阳纪维应用技术有限公司

    沈阳纪维应用技术有限公司是国内无油涡旋真空泵领域的专业制造商，专注于无油真空技术已超过二十年。全系列产品通过CE、RoHS、EAC、ISO9001国际权威认证，拥有100余项自主知识产权专利，累计服务全球超过10万家用户。

    在SEM应用领域，纪维可以提供从选型咨询、设备适配到安装调试的全流程技术支持。针对高校电镜中心和工业用户长期依赖进口泵、配件周期长、售后响应慢的问题，纪维提供1对1的国产化替代方案，备件库存充足，本土响应迅速。

不确定自己的扫描电镜型号该搭配哪款前级泵？

欢迎联系纪维技术团队，可免费提供主流SEM品牌的前级泵参数对照表与一对一选型建议。
