一、产品概述与核心技术特性

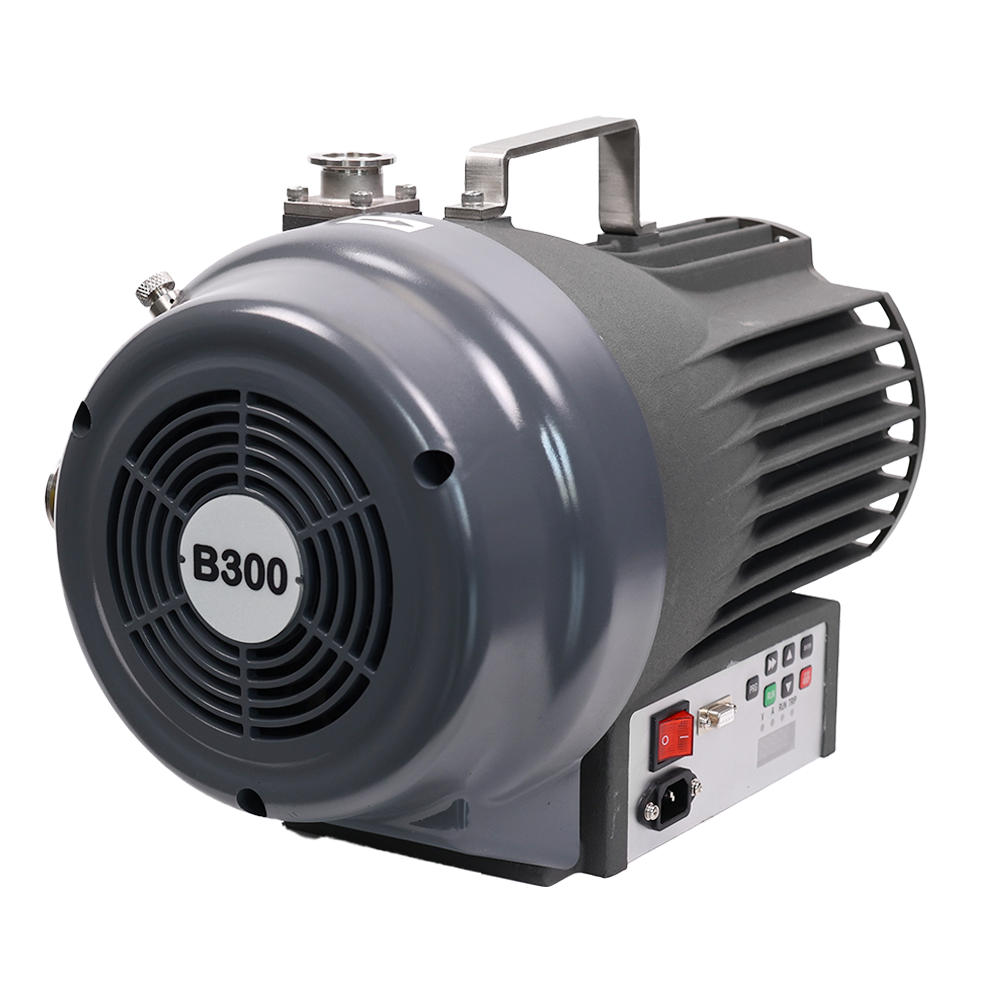

纪维GWSPB系列无油涡旋真空泵为干式洁净真空获取设备，依托动、定涡旋盘渐开线啮合结构，靠偏心回旋运动形成连续新月形吸气、压缩、排气腔。区别于传统真空获取设备，其单侧涡旋盘气流通道采用波纹管密封技术，确保全程真空腔内部无润滑介质，彻底杜绝了油雾返流与油气污染。该系列广泛应用于精密科研实验、半导体制造、生物医药及精密镀膜等严苛领域。
GWSPB系列的核心性能优势：
- 全流程洁净真空（零污染工艺）：泵体气路无润滑油、无油蒸气析出，可满足半导体、质谱、医药冻干等零污染工艺要求，规避工件与样品氧化、杂质缺陷风险。
- 低噪低振稳定运行（高强度连续抽气）：无往复冲击部件，GWSPB 全系运行噪音 ≤50dB(A)，振动幅值低，可 24h 连续运行，适配实验室、超净车间、精密产线静音需求。
- 耐受微腐蚀气体（GWSPB 差异化优势）：气流通道由波纹管密封、无转动部件，在洁净抽气基础上更适合抽含有轻微腐蚀性的气体。
- 低运维综合成本（零换油维护）：取消油路系统，无需定期换油、处理废油，仅需定期更换端面密封件，维护周期长，大幅降低长期使用成本。
- 多模式智能控制（自动产线配套）：原生集成手动、数字量并行、模拟调速并行、串行通讯四类标准化控制接口，单机、多机组群控、远程调速、PLC 自动化产线均可适配。

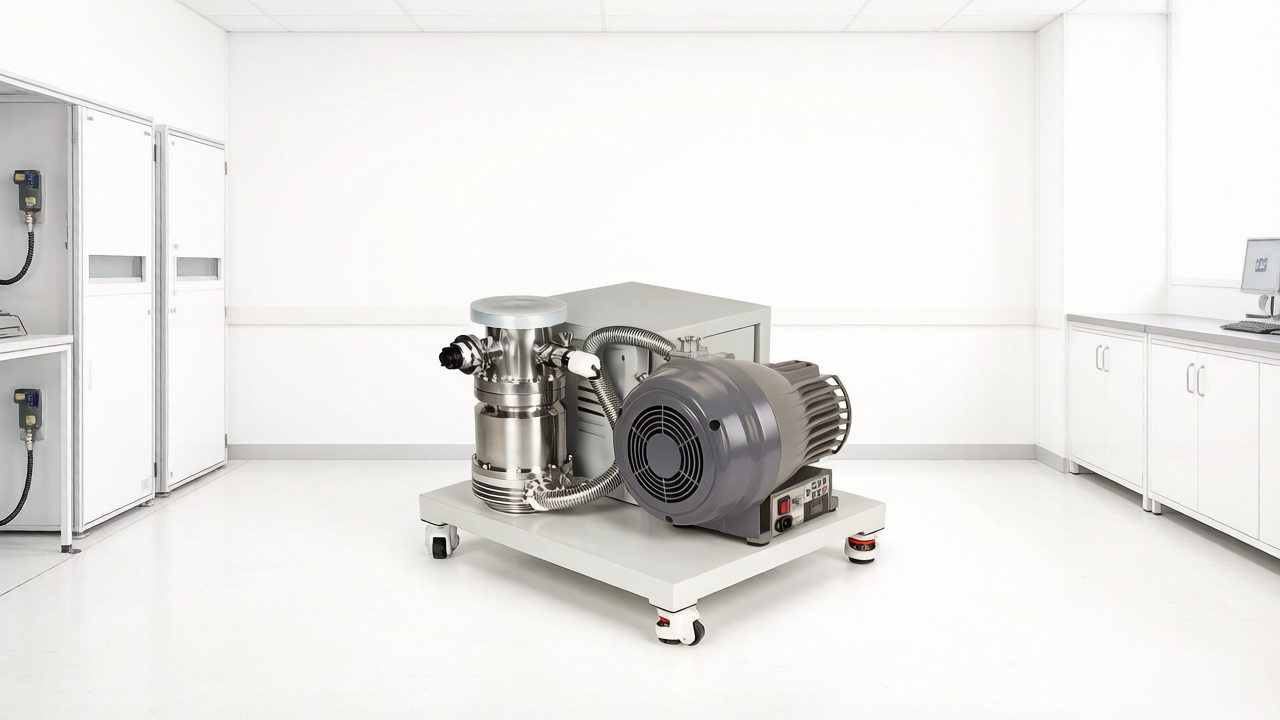

- 宽工况适配（前级泵与主泵一体化）：既可独立作为低中真空主泵，也可作为分子泵等高真空机组前级泵使用。
二、四大标准化控制模式及对应应用场景
针对不同自动化层级与复杂工况，纪维GWSPB系列无油涡旋真空泵提供四种独立的标准化控制方案。其硬件接口设计规范、接线逻辑清晰，能够全面覆盖从单机简易操作，到多泵组集中远程管控的全场景干式真空获取需求。

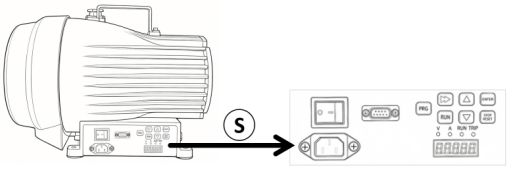

1. 手动本地控制模式（独立实验室与离线检测专用）
控制通路：通过GWSPB自带的控制面板进行本地操控。面板集成了ENTER、PRG、RUN、STT、RUN TRIP等功能按键，以及电压、电流状态指示灯。支持本地直接启停、参数设定及故障查看。
功能特点：独立本地权限，不受外部信号干扰；故障（RUN TRIP）本地声光提示，便于快速排查。
适配场景：
- 高校与科研院所小型独立实验室，如：材料试样脱泡、简易真空烧结、小型静态真空测试

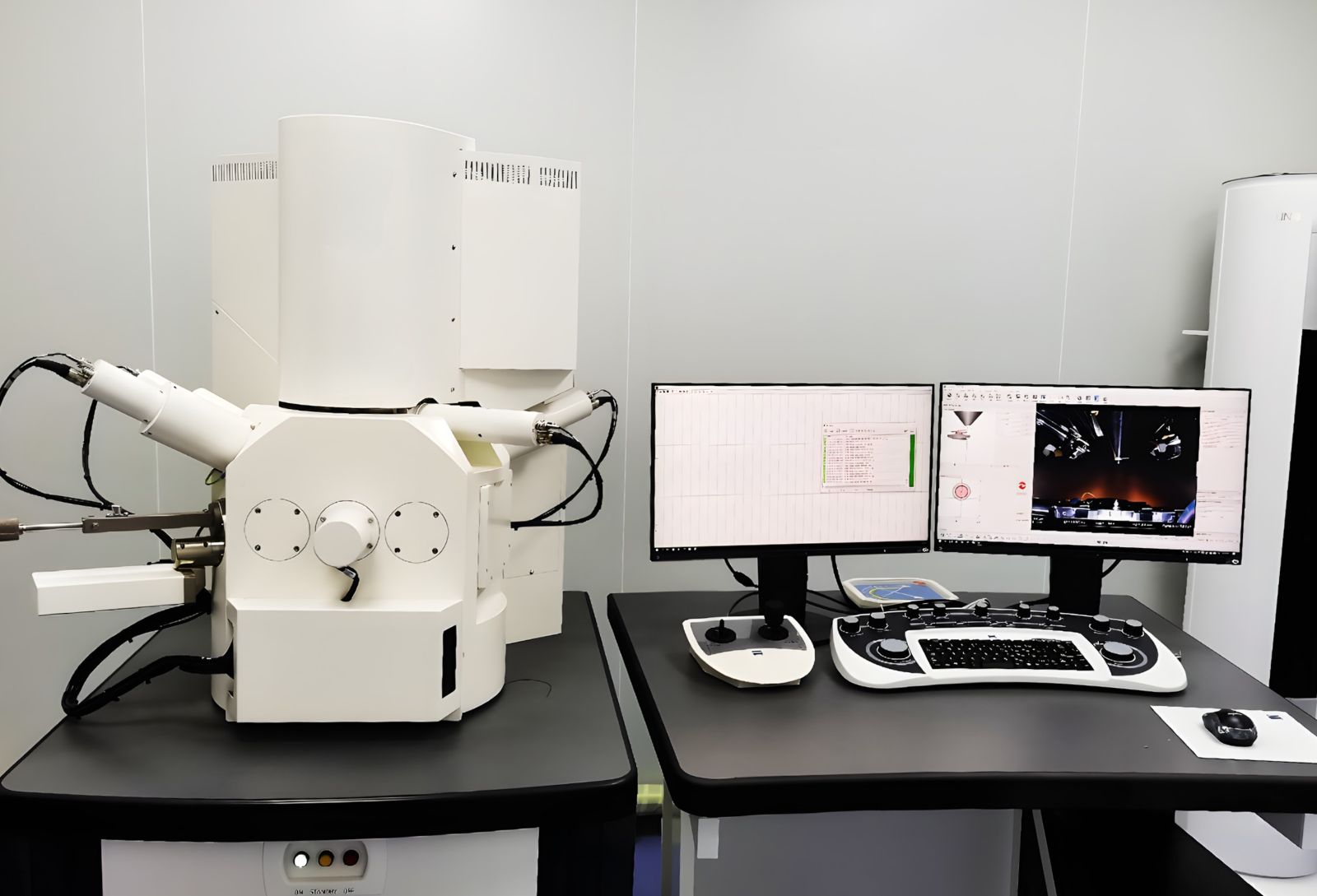

- 检测机构小型离线分析设备，如：单台扫描电镜、台式氦检仪配套前级真空
- 临时研发试验工位及样机试制平台

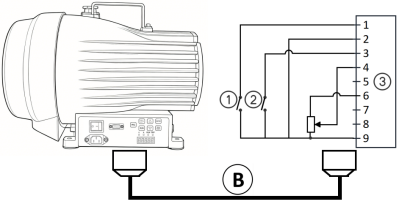

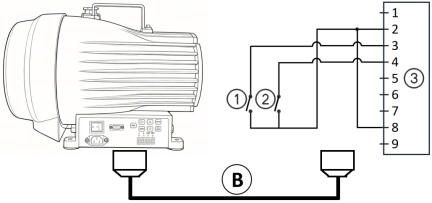

2. 数字量 I/O 并行基础控制模式（单机自动化设备配套）
控制通路：通过逻辑接口数字量端子对接外部开关、PLC 数字输出模块，依靠开关量信号完成启停与待机切换；接口含启动开关、可选待机开关、泵逻辑端子排。
接线规范：驱动直流继电器线圈时，每一路线圈必须并联续流（反电动势抑制）二极管，消除断电瞬时反向高压，保护泵内部控制板件。
适配场景：

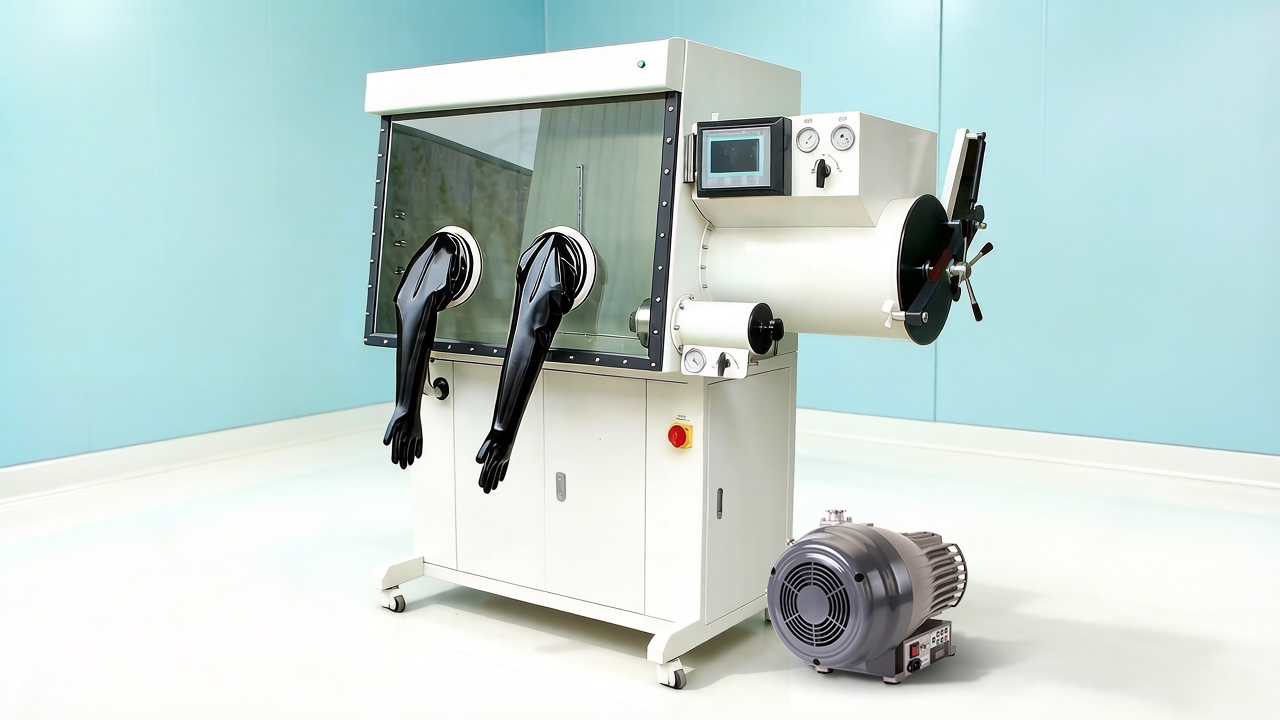

- 标准化单机自动化设备，如：真空烘箱、小型镀膜机、手套箱、小型真空焊接设备
- 医疗器械单机产线、小型电子元器件封装设备（由设备内置 PLC 联动启停）
- 具备固定流程启停逻辑的单腔体真空处理设备
3. 数字 I/O + 模拟转速并行调速控制模式
控制通路：在数字并行启停回路基础上增加模拟量调速端子，外接模拟控制信号源（AI 输入）。采用标准 0～10V 线性标定，输入电压连续可调，实现转速无级调节。
适配场景：
- 生物医药真空冻干设备分阶段控速
- 新能源电芯真空干燥流程（按尺寸或含水量动态调速，防止鼓包或失水过快）
- 高分子真空脱泡、树脂灌注除气的缓速抽气
- 精密低温试验腔体的真空度稳定

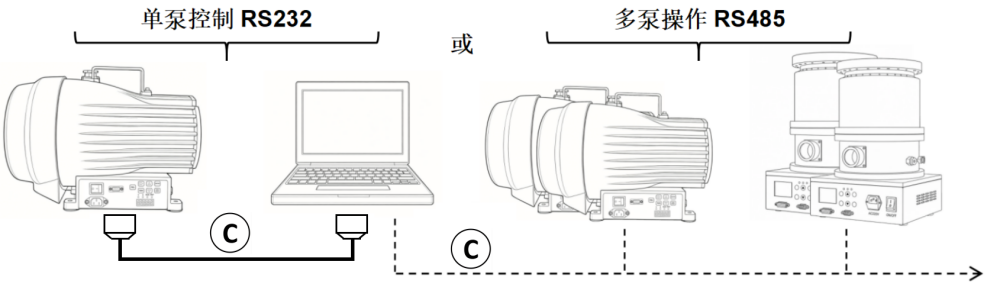

4. 串行通讯远程控制模式（RS485 / 上位机）
通讯方式：RVF802C 驱动模块原生提供 RS485（485+/485-）通讯口。单泵接上位机时经 USB/RS232-RS485 转换器直连电脑或工控终端；多泵以 RS485 手拉手总线组网群控，一条总线挂载多台 GWSPB，实现集中监控、批量参数下发。
控制能力：上位机可远程启停、读取运行电流/真空状态/故障代码/实时转速，远程修改参数，配套组态软件搭建远程监控平台。
适配场景：
- 精密分析仪器（液相色谱、质谱、光学检测仪）上位机同步联动并采集真空数据
- 半导体晶圆多腔体产线、连续式光学镀膜产线、多工位集中机组
- 无人值守智能工厂远程中控
- 大型集中式实验室真空中央供气系统并联组网
GWSPB 系列无油涡旋真空泵控制模式及应用配置示意图如下：
| 配置 | 控制模式 | |
 |
手动控制 通过GSWPB用户接口 |
|
 |
并行控制 通过数字量 I/O，例如，PLC控制 |
|
 |
并行控制 通过数字量 I/O 和模拟转速控制源 |
|
 |
串行控制 通过RS232或RS485通信接口实现 |
|
 —— 手动控制 |
 ——并行控制 |
 ——串行控制 |
三、全行业细分应用场景
1. 分析检测仪器行业（零油污干扰与高精度数据保障）
- 典型配套设备：台式扫描电子显微镜（SEM）、飞行时间质谱仪（TOF-MS）、气/液相色谱联用仪、氦质谱检漏仪、材料微观表征设备。
- 行业痛点与纪维方案：该行业对真空腔室的洁净度要求极高，微量油蒸气返流即可污染检测腔、严重干扰测试基线。纪维GWSPB系列的全无油结构彻底消除了这一风险，以纯净的干式真空保障分析数据的绝对精准。
- 控制模式建议：推荐搭配手动本地控制或RS485串行通讯模式，高度适配仪器内部单机独立运作及24小时低噪稳定运行的需求。
2. 半导体与光电精密制造行业（百级/千级洁净车间干式真空源）
- 典型配套设备：晶圆清洗与处理设备、薄膜沉积（CVD/PVD）、光学镜片镀膜、LED封装机、光学镜头真空蒸镀产线。
- 行业痛点与纪维方案：晶圆与精密光学膜层对微颗粒与杂质缺陷极度敏感。本设备无油气排放，完全满足半导体百级至千级超净车间的严苛排放与微环境标准。
- 控制模式建议：单腔体设备优先选用数字量I/O并行基础控制；针对多条产线集中的中央真空供气机组，推荐采用RS485多泵组网群控模式。
3. 生物医药与医疗行业（GMP规范适配与工艺精准控速）
- 典型配套设备：药品真空冷冻干燥机（冻干机）、无菌生物样品前处理设备、实验室细胞负压培养箱、医用小型负压站。
- 行业痛点与纪维方案：医药工艺对环境合规性要求严苛。纪维无油涡旋泵运行全程无废液、废油产生，高度契合制药行业GMP洁净车间规范。
- 控制模式建议：针对冻干工艺中需要分段精确调节真空度的特性，优先选用数字 I/O + 模拟转速并行调速控制模式，实现工艺曲线的精准拟合。
4. 新能源制造行业（动态真空稳定与高强度连续运行）
- 典型配套设备：锂电池极片真空干燥箱、固态电池封装设备、光伏组件层压机、氢能零部件真空除气炉。
- 行业痛点与纪维方案：新能源材料干燥脱水时，若抽速过快极易导致电芯鼓包或材料变形报废，且相关产线通常需要7×24小时高负荷连续运转。
- 控制模式建议：依托模拟转速并行调速控制模式，系统可提供平缓、可控的抽气速率，精准稳定腔体内部真空度，有效提升产线良率。
5. 高校与科研实验室通用平台（静音免维护与灵活组网）

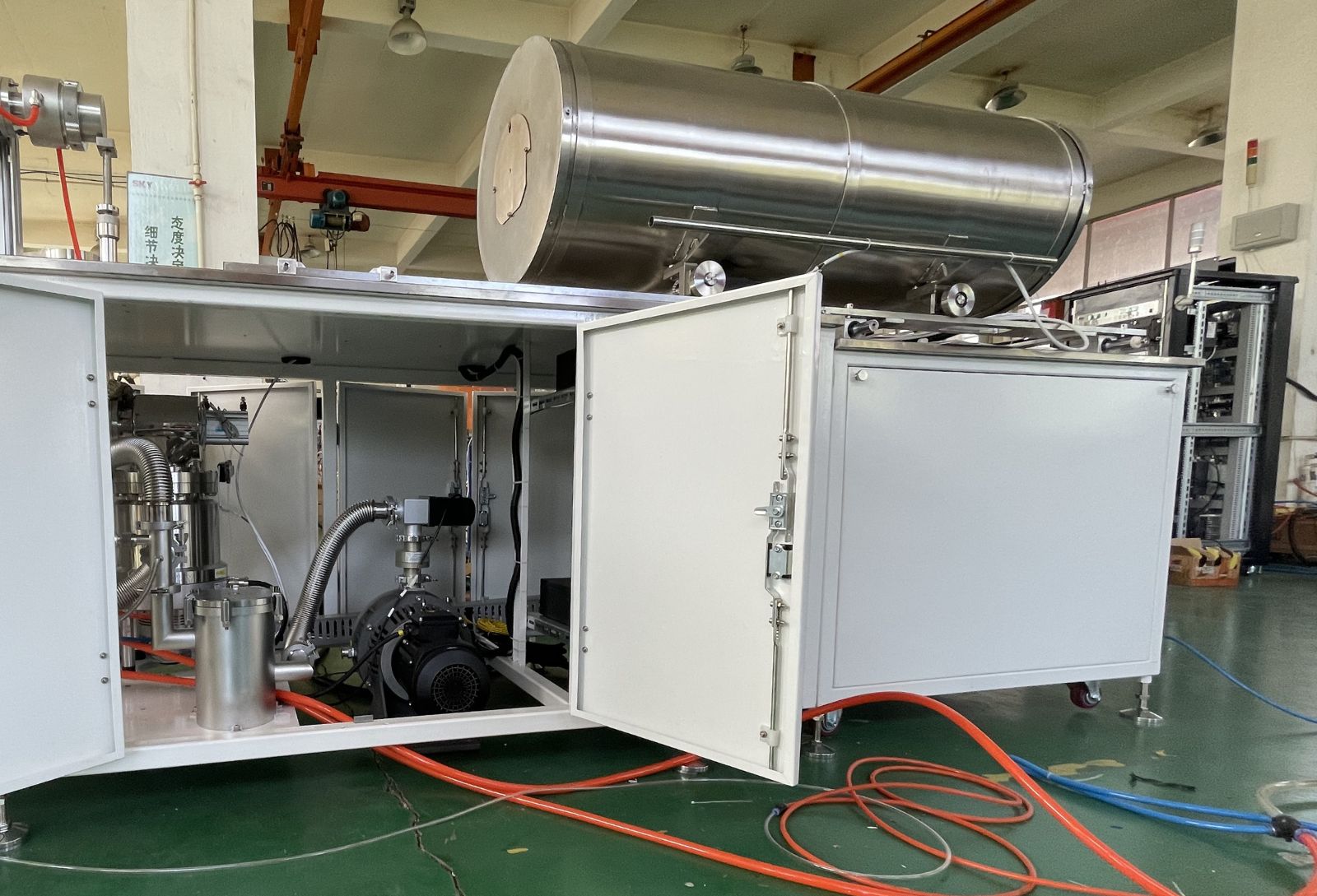

- 典型配套设备：材料真空烧结炉、高分子真空脱泡机、真空热处理炉、多工位综合试验台。
- 行业痛点与纪维方案：实验室环境对噪音极度敏感，且科研人员通常缺乏精力进行设备繁琐维护。依托纪维严格遵循国家标准的出厂品控，设备运行极度低噪（≤50dB），且免除了定期换油的烦恼。
- 控制模式建议：小型独立试验台适用手动本地控制；多工位集成试验平台则可采用RS485串行总线，通过一套上位机轻松管理多台真空泵。
6. 电子元器件加工行业（PLC无缝联动与高可靠性集成）
- 典型配套设备：PCB真空除胶机、电容电阻封装设备、小型电子器件真空焊接炉、塑胶件真空成型机。
- 行业痛点与纪维方案：该领域多为标准化单机自动化设备，追求机身结构紧凑与极简维护，要求真空设备能够低成本融入现有控制流。
- 控制模式建议：完美搭配数字量I/O并行基础控制模式，与主设备PLC实现直接联动启停，结构精简，大幅降低系统集成复杂度。
四、控制方案选型建议
|
目标应用场景 |
推荐控制方案选型 |
核心选型优势与技术价值 |
|
单机小型实验室、离线检测仪器 (如：材料试验、独立检测站) |
手动本地控制模式 |
布线精简、部署投入低，完美契合科研间歇性抽气及独立操作需求，且声光报警便于就地排查。 |
|
单台标准化自动化设备 (如：真空烘箱、小型镀膜机、手套箱） |
数字量 I/O 并行基础控制模式 |
接口标准化，可直接对接设备原生 PLC 或继电器逻辑，实现工序级的无缝联动启停。 |
|
需动态精控真空度的复杂工艺 (如：医药冻干、电芯干燥、树脂脱泡） |
数字 I/O + 模拟转速并行调速控制 |
通过 0~10V 模拟电压精准控制干泵转速，防止材料失水过快或变形，实现腔体负压的动态稳定。 |
|
多泵集中机组、大型自动化产线 (如：半导体多腔体、智能无人车间) |
RS485 串行通讯远程控制模式 |
支持多台设备总线组网，实现远程集中启停、故障统一报警及运行数据的长效追溯与存储。 |
|
高精度单台分析仪器配套 (如：飞行时间质谱仪、扫描电镜) |
RS485 串行通讯 + 上位机同步采集 |
通过上位机软件同步获取底层真空运行状态，确保精密分析数据与干式真空源状态的闭环记录。 |
五、总结
纪维GWSPB系列无油涡旋真空泵依托全无油干式核心机械结构，兼顾了极致洁净、低噪音与低运维成本。在严格执行企业参与起草的相关真空技术国家标准的品控体系下，GWSPB全系不仅保障了长期的稳定低噪运行，更在同类产品中展现出耐受微腐蚀性气体的差异化优势。
结合原生搭载的手动、数字并行、模拟调速、串行通讯四大标准化控制体系，GWSPB系列能够全面覆盖从单机简易操作、自动化产线PLC联动、无级调速精密工艺，到多机组RS485远程群控的全层级自动化需求。其标准化的硬件接口大幅降低了系统集成难度，精准匹配分析检测、半导体、生物医药、新能源及电子元器件加工等高要求细分工况，是全行业洁净真空获取任务中通用性极强、数据表现严谨的干式真空解决方案。
